1.概  述：

DN-T1000/K型测量范围0-100%LEL的点型可燃气体探测器，以下简称为探测器。

该探测器能够对工业环境下爆炸下限范围内的可燃气体进行连续监测，并将气体浓度及系统信息转变为电信号，通过4-20mA电流信号传输给DCS/PLC系统，进行识别、显示及处理。

探测器采用先进的传感器，性能稳定，灵敏度高；抗中毒性好，抗干扰能力强；反极性保护；节能、功耗小、带负载能力强；三线制工作模式；输出4-20mA标准信号，可直接接入DCS/PLC系统。

本产品设计、制造、检定遵守以下国家标准、检定规程：

GB15322.1-2003《测量范围为0～100％LEL的点型可燃气体探测器》《JJG693-2011 可燃气体检测报警器计量检定规程》

生产许可证号：鲁制01000104



4．探测器的安装

4-1 安装原则：

Ø        探测器选点应选择阀门、管道接口、出气口或易泄漏附近方圆1米的范围内，尽可能靠近，但不到影响其他设备操作，同时尽量避免高温、高湿，要避开外部影响，如溅水、油及造成机械损坏的可能性。

Ø        探测器应安装在气体容易泄漏、易流经的场所，及容易滞留的场所，安装位置应根据被测气体的密度、安装现场气流方向、温度等各种条件来确定。

Ø        检测甲烷等比空气轻的可燃时，其安装高度宜高出释放源0.5~2m，且释放源的水平距离宜小于5m。

Ø        检测比空气重的可燃气体时，推荐的探测器安装高度应高出地坪(或楼板面)0.3～0.6m。且与释放源的水平距离宜小于5m。过低易造成因雨水淋、溅对检测器的损害；过高则超出了比空气重的气体易于积聚的高度。

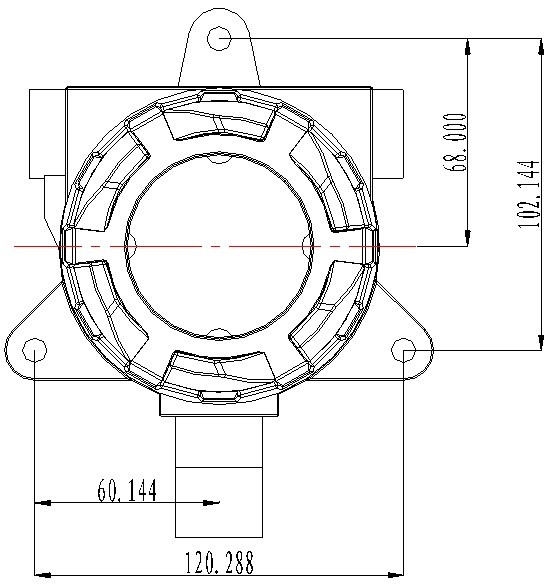

4-2安装方式：

Ø        探测器安装方式可采用线管安装或支架安装，应确保安装牢固可靠。

Ø        探测器安装时应使传感器朝下固定

Ø        正确连线后，应完全盖好探测器外盖，以达到防爆要求

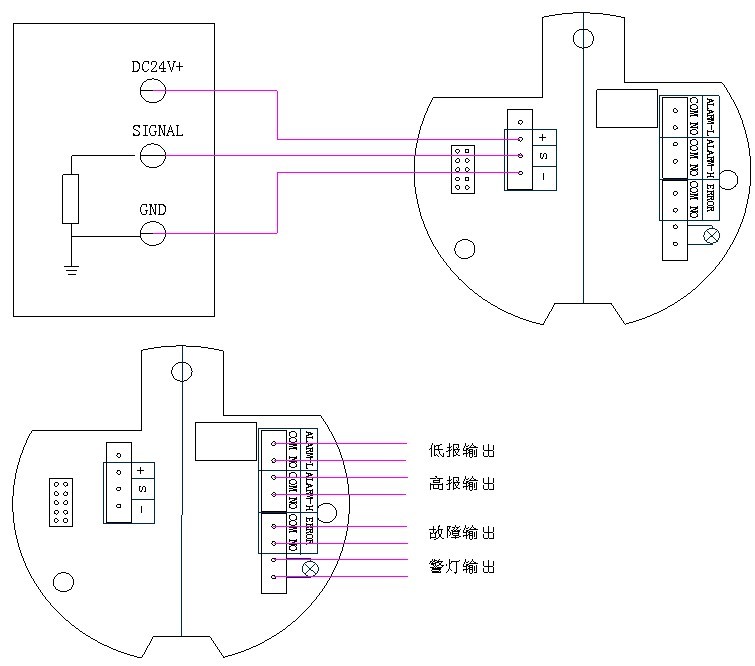

4-3 接线图



“+”	DC24V工作电压正极端
“—”	DC24V工作电压负极端
“s”	4-20mA电流信号输出接口 正常工作：输出电流4-20mA 故障：输出电流＜2.5mA
报警输出	正常工作时，继电器输出无源常开信号； 浓度达到设置低限报警值时，常开信号转变为常闭信号； 浓度低于低限报警值时，继电器复位。

5．产品操作（产品出厂已经过设定，以下操作需谨慎）：

1、取下探测器上盖、及液晶显示板

2、检查电气连接是否正确

3、开机（控制器）上电。开机之后确保探测器“+”、“-”之间电压不低于20V。

下列内容主要阐述如何进行可燃气体探测器零点和量程的校定。

此操作过程必须严格遵守，且只能由经过专业培训的人员执行。

零点的调整：

Ø        探测器通电老化15分钟。

Ø        将万用表调整到“毫安挡”，两表笔分别放在探测器的“信号”、“-”触点上。

Ø        用一字螺丝刀调整“零点”电位器（501），至万用表显示“4±0.1mA”。

Ø        调零结束。

量程的调整：

Ø        探测器调零

Ø        通入标准气体（以40%LEL的甲烷气体为列），观察万用表数值变化。

Ø        待万用表数值稳定后，调整“放大”电位器（203），至万用表显示“10.4±0.1mA”

公式：量程/16×电流变化=气体浓度，

即：100/16×(x-4)mA=40%LEL

                      X=6.4+4

                     X=10.4mA

Ø        关闭气源，标定结束。

6．产品维护及注意事项

Ø        探测器中气体传感器设计使用寿命：催化燃烧传感器为3年。因使用环境不同传感器的使用寿命可能会下降，探测器应每半年检测标定一次。

Ø        探测器断电时间过长或首次通电，可能发出报警声，属于正常现象。

Ø        探测器的位置固定后，请勿任意移动其位置。

Ø        不要在探测器附近使用刺激性气味的物质，如杀虫剂、油漆、粘接剂、稀释剂、大量酒精等，以免产生误报或使探测器中毒。

Ø        应保证探测器进气通畅，探测器的过滤片不能被灰尘油烟粘附堵塞，且探头周围无阻挡物，气体泄漏后能够扩散到探头位置。

Ø        必须避免被腐蚀或水淋等情况。

Ø        检测元件要避免高浓度性气体的冲击，这样可能会降低传感器的灵敏度；

Ø        避免经常断电，经常性的断电会导致传感器不稳定；

Ø        在使用过程中要定期检查仪表是否正常工作。

故障分析：打开探测器上盖参考下表

7．售后

本产品自出厂之日起保修期壹年（自然灾害和人为因素除外）。请勿私自拆解本产品，一经打开，保修服务自动终止。

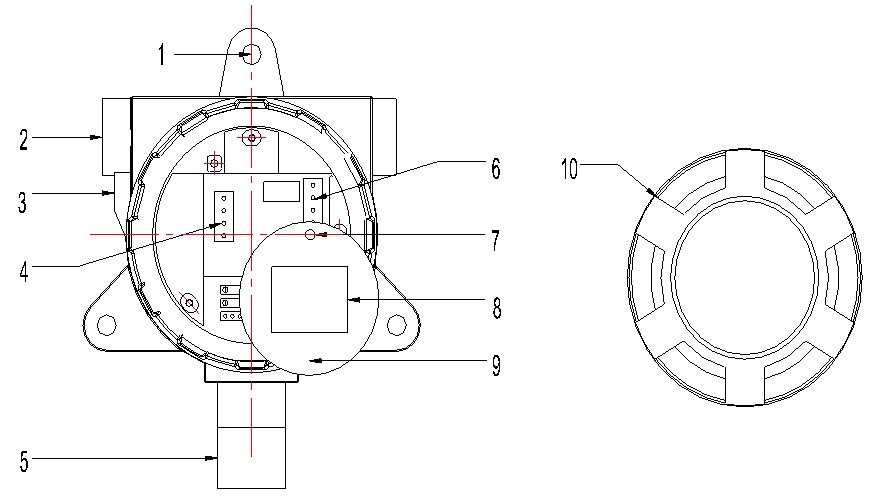

8、可更换元件一览表
