1.产品概述

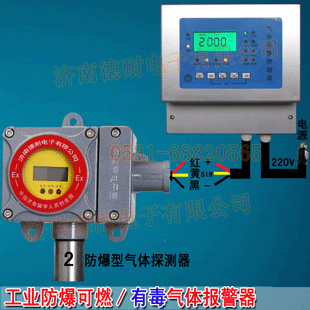

DN-K1000-2型可燃/有毒气体报警控制器，是我公司开发的功能实用、操作方便的气体报警控制器。可与我公司的SST系列可燃/有毒气体探测器共同组成工业用气体报警系统。控制器可通过双绞线（485信号）上联至监控中心计算机，并可通过本公司自主研发的监控软件对现场的浓度进行异地的查询（计算机需联网），从而构成了远程监控、本地监控、现场监控的多级监控网络，大大提高了监控的及时性、准确性。

该产品采用壁挂式的安装，可根据需要进行通道数（1或2）的设定，每一通道对应一个探测器。控制器与探测器配合使用，控制器中心处理器对探测器上传的数据进行处理，最终完成数据的显示，输出的控制以及数据的记录等功能。

本产品的设计、制造及检验均遵循以下国家标准：

GB16808-2008《可燃气体报警控制器》

GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

GB15322.1-2003《测量范围为0～100％LEL的点型可燃气体探测器》

2. 技术指标

安装方式： 壁挂式安装

工作电压： 主电：220VAC/(50～60)Hz

备电：24VDC/7AH（可选）

额定功率： ≤3W

工作温度：  0℃～+40℃

工作湿度：  (10～95)%RH

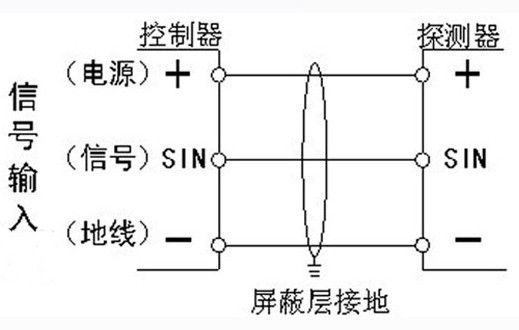

探测器输入：三线制(≥3×0.75mm²国标线)

报警方式：  声音报警：分故障报警，浓度报警两种不同的声音;

光报警：通过LED发光二极管显示出电源故障、气体浓度、探测器故障报警

输出信号：  两组继电器无源信号输出，其中一组为常开常闭，另一组脉冲常开常闭，每组容量：5A/250VAC、10A/30 VDC

故障报警：  系统可显示探测器连线短路、断路故障；传感器故障；系统供电故障等

记录功能：  记录各通道最近一次的报警时间

3.产品介绍

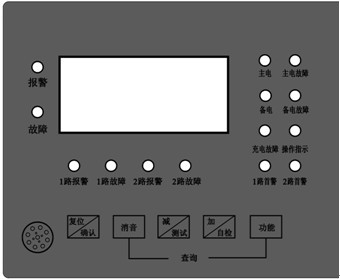

DN-K1000-2型可燃/有毒气体报警控制器面板如图3-1所示：

图3-1

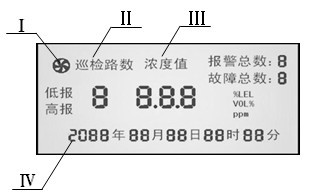

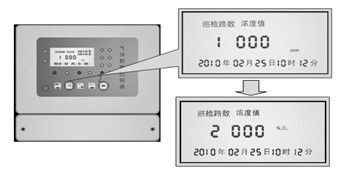

液晶显示内容介绍（图3-2）：

图3-2

液晶显示说明：Ⅰ、外接设备启动指示  Ⅱ、巡检路数指示     Ⅲ、巡检路数对应的检测浓度  Ⅳ、时间显示区

3-1产品的使用

线缆、主电以及外接设备接好，确认无误后接通电源，打开电源开关（打开机箱，右下角位置），显示面板将显示内容全显之后，控制器进入90s的预热。预热状态结束后，控制器便进入正常的监控状态。

正常监控状态下液晶屏通过巡检方式显示对应通道的检测浓度。面板状态指示灯中，主、备电指示灯亮，其余均不亮。输出板通信指示灯频闪表示控制器与探测器之间通信正常。

产品标准配置不含备电，若客户未选配备电，仅由主电供电时，控制器正常监控状态下备电故障、充电故障、故障指示灯亮。

  任意一路浓度报警时，面板左侧总报警指示灯（红）亮，对应路数的报警指示灯（红）、首警指示灯（红）亮。同时，液晶显示该路的气体浓度值；喇叭发出报警声，继电器动作，此时按消音键可消除声音，但控制器仍处于报警状态,继电器仍动作。

    注：控制器首次上电后，控制器可能会发出报警，这是由于刚上电时，传感器未完全预热或外界干扰所致属正常现象，此时仅需“复位”即可。（“复位”操作，见9页）

任意故障报警来临时，面板左侧总故障指示灯（黄）均会亮，并通过具体的故障指示灯显示出故障的种类（电源或探测器的故障类型见17页）。

注：其中当主、备电任意一个报故障时，充电故障指示灯均会亮起，喇叭发出故障报警声。（按消音键解除即可）

3-2功能设置与操作级别

3-2-1一级操作

◆.报警声的消除：当报警信号发生时，控制器会发出相应的声光报警，此时按下“消音”键即可将报警声音消除，但此时控制器仍处于报警状态。

◆.报警记录查询：同时按下“消音”、“功能”键可查询每回路最近一次的报警时间，结果会在液晶下方时间区通过巡检方式显示，“巡检路数”指示当前查询的路数，当所有报警信息巡检一遍后控制器自动回到正常的监控状态;当控制器复位后报警记录会被清除。操作如图3-3所示

图3-3

3-2-2二级操作

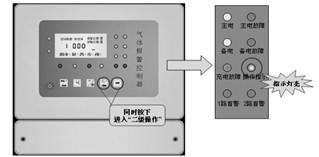

同时按下“功能”和“加/自检”键，“操作指示”灯亮起时说明已经进入二级操作状态。如图3-4

    图3-4

    进入二级操作状态后，执行完毕任意一项功能操作后，控制器均会返回正常监控状态，“操作指示”灯熄灭，下次进行操作时需重新进入。

当进入二级操作状态后，若对控制器无任何操作，控制器将在20秒后自动返回正常状态。

◆.控制器的复位：在二级操作状态下，按下“复位”键，控制器将复位回到起始状态，即报警消除，联动设备复位。

◆.控制器的自检：自检主要是对控制器本身显示功能的测试。在二级操作状态下，按下“自检”键，显示面板会将内容全部显示出来，同时蜂鸣器发声。

◆.继电器功能测试:“测试”按键主要是对继电器的功能测试，也可作为手动控制外接设备的启动、关闭键。在二级操作状态下，按下“测试”键，输出继电器动作。再次进入二级操作状态，按下“测试”键继电器即会释放。

3-2-3三级操作

此操作非厂家及设备维护人员禁止操作。

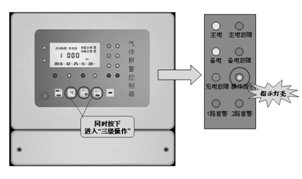

同时按下“消音”、“减/测试”、“加/自检”，当“操作指示”灯亮起时说明已经进入三级操作状态。如图3-5

图3-5

进入三级状态后，可对控制器的参数进行相应的设置，设定完毕按“确认”键退出，“操作指示”灯即熄灭。

进入三级级操作状态后，若对控制器无任何操作，控制器将在20秒后自动返回正常状态。

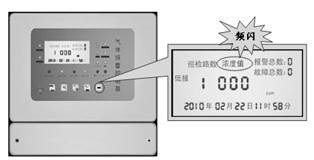

◆    .报警点的设定: 在三级操作状态下，按下“功能”键，当巡检路数显示“1”，“浓度值”一项闪动时，如图3-6所示，

图3-6

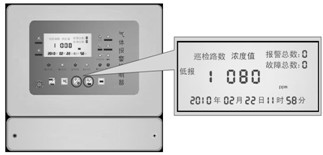

调整“加”、“ 减”键对第一路的报警点进行设定（如图3-7所示）；

图3-7

2路报警点的设定与1路类似，再次按下“功能”键，“巡检路数”显示“2”后，其余操作与1路相同。

设定完毕后按下“确认”键，蜂鸣器鸣响后，数据便保存并返回正常监控状态。

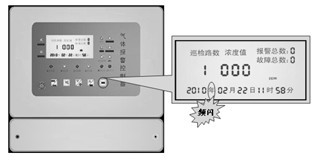

◆    .时间的设定：在三级操作状态下，依次按下“功能”键，当液晶下方时间区的“年”闪动时（图3-8），

图3-8

通过调整“加”、“减”键来设定相应的时间参数，依次按下“功能”键设定“月”、“日”、“时”、“分”，方法同上。设定完毕后按下“确认”键，蜂鸣器鸣响后，数据便保存并返回正常监控状态。

4. 控制器尺寸及安装接线图

DN-K1000-2型可燃/有毒控制器适用于室内安全区域无爆炸性气体的环境下，采用壁挂式安装。

4-1控制器尺寸(如图4-1、4-2)

◆.选择合理的安装高度，方便操作即可，不可太低，避免对人身的意外伤害，要求墙面要牢固、平整。
