控制器采用三芯屏蔽线与探测器连接（注：单芯线径不低于0.75mm2国标线），将屏蔽层与控制器机壳相连并可靠接地。当采用RVV线缆时，应穿金属管并将金属管与机壳相连后可靠接地。

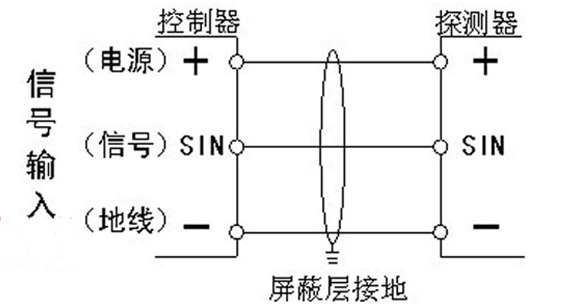

参照控制器与探测器接线图，将控制器与探测器的对应端子相连接。

一氧化碳气体报警器施工接线说明：

将控制器输入端子与探测器端子对应相接

一氧化碳气体报警器使用485通讯协议，可靠性高。 可通过计算机实现本地监控及远程监控，探测器运行状态数据可永久存储。具有检测精度高，性能稳定、质量可靠、抗中毒、抗干扰能力强等特点。可以长期检测易燃易爆气体，也可以长期工作于可燃（有毒）有害环境。与本公司生产的DN-K1000系列报警控制器配套使用，可以实现远程通讯功能，确保在第一现场，第一时间发出报警信号，及时消除陷患。还可以接入其它二次仪表或DCS系统。
 主要特点：
      进口传感器、精度高、测量准确、抗中毒、性能稳定，探头防爆式结构设计，适用于工厂等各类危险场所，方便与各种DCS、PLC以及其他系统连接，高防护等级，防尘、防水抗腐蚀性能强，能工作于酸性碱性环境。4-20mA／频率电流多种信号接口形式。
  主要技术指标：
1.检测气体：各种可燃（有毒）气体
2.测量范围：0~100%LEL（可燃）0~100ppm、0~200ppm、0~1000ppm（有毒）0~100%VOL（氧气）
3.采样方式：扩散式
4.检测原理：催化燃烧式（可燃）、电化学（有毒）
5.传感器寿命：三年
6.检测误差：±5%F．S
7.响应时间：＜30s
8.零点漂移：3 PPm（有毒）、3 %LEL（可燃）
9.跨度漂移：10 PPm（有毒）、5%LEL（可燃）
10.长期漂移：＜ 2%信号/月
11.报警点浓度：可自行设置
12.恢复时间：＜　 30s
13.工作电压：DC12V/ DC24V
14.功   耗：≤　 1.5W
15.模拟输出：频率电流/4-20mA标准信号输出
16.传输距离：1200m
17.大气压力：86～106KPa
18.保存温度：－20～40℃
19.工作温度：－40～85℃
20.工作湿度：＜  90%R．H
21.重    量：约2.2（1.2）Kg
22.防爆标志：EX d II CT6
23.出线孔连接螺纹G3/4”（ G1/2”）螺纹
24.安装方式：固定支架、管装、墙壁装
25.体    积：170mm(L)×150mm(W)×127mm(H)
可检测气体：天然气、液化气、煤气、乙烷、、乙炔、丁烷、正丁烷、异丁烷、戊烷、已烷，丙烯腈，卤代烃（氯代甲烷、亚甲基氯、三氯乙烷、氯乙烯），醇类（甲醇、乙醇、丙醇），醚、酮（丁酮、丙酮），甲苯、二甲苯和其它化合物（汽油、柴油、煤油、工业溶剂、漆、稀料、冷却剂、干清洗液、乙酸甲酯、乙酸乙酯等），一氧化氮、二氧化氮、一氧化碳、二氧化碳、硫化氢、氯气、氨气、二氧化硫、甲烷、丙烷、溴甲烷、甲醛、氢气（氕气、氘气、氚气）。
